Dlo a antre nan mèt la soti nan Inlet la nan kò a mèt ak enpak wou a Vane nan pwent an nan lam yo Vane fè li Thorne. Se wotasyon nan wou a Vane (pwopòsyonèl ak vitès la nan koule dlo) transmèt dirèkteman nan Kovèti pou santral la nan enskri nan vakyòm-sele pa kouti a mayetik. Rejis la sele totalize ak endike volim nan dlo pase nan mèt la.
* Pou dlo cho oswa frèt
* Ti, limyè
* Kò kwiv oswa kò plastik, si ou vle
* Kò kwiv ka pentire oswa nikèl kouvwi
* Segondè presizyon
* Inite batman kè (switch Reed) pou sistèm lekti aleka
* Creole 1 batman kè pou chak 10 lit.
* Pou mezire konsomasyon nan apatman endividyèl
* Pou enstalasyon orizontal ak vètikal
* ISO4064: 1993 Klas B/Klas C
* ISO4064: 2005 R80/R160
Kondisyon travay
<0.063MPa(R80/R100)
Presizyon
|
Nonminal
Tay DN (mm) |
Klas la
mezi |
Sichaje
koule-pousantaj QS (m3/h) |
Pèmanan
koule-pousantaj QP (m3/h) |
Tranzisyonèl
koule-pousantaj qt (l/h) |
Minimòm
koule-pousantaj Qmin (L/H) |
|
15
|
B
|
3
|
1.5
|
120
|
30
|
|
20
|
B
|
5
|
2.5
|
200
|
50
|
|
Tay
(mm)
|
Longè (mm)
L
|
Lajè (mm)
W
|
Wotè (mm)
H
|
Konekte fil
D
|
Pwa
(Kg)
|
|
15
|
110
|
77
|
73
|
G 3/4 B
|
0.57
|
|
20
|
165
|
77
|
80
|
G 1 B
|
0.67
|

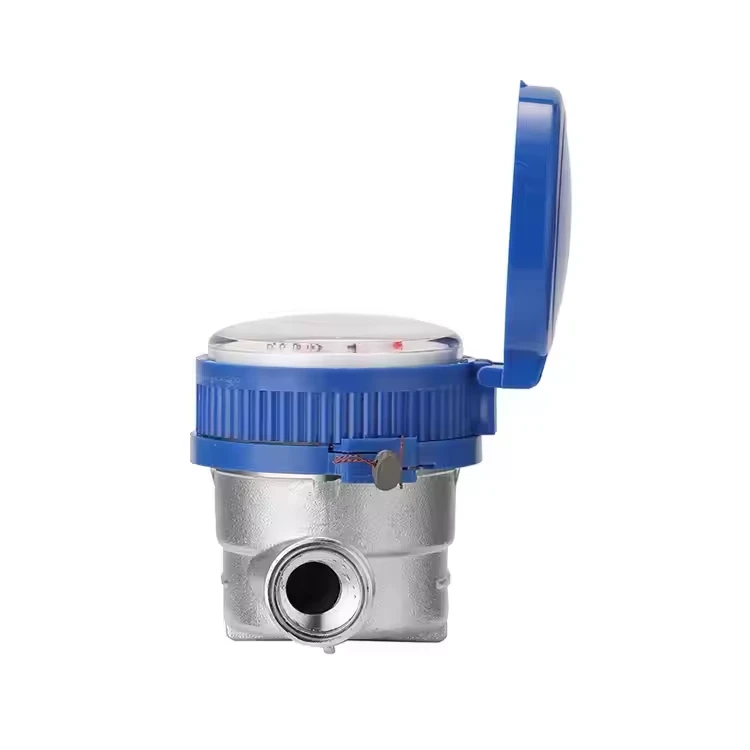

Detay imaj
K ap travay prensip
Dlo antre nan kò a mèt nan Inlet la epi li se gide pa yon kanal koule espesyal yo fòme yon sèl, jè dlo konsantre. Sa a jè dlo segondè-vitès enpak tubing a, sa ki lakòz li Thorne. Vitès la wotasyon nan tubing a se pwopòsyonèl ak pousantaj la koule dlo. Se mouvman an wotasyon Lè sa a, transmèt nan mekanis nan vann san preskripsyon akimile epi montre volim nan total de dlo pase nan mèt la.
Karakteristik pwodwi yo
Estrikti senp: Konpare ak mèt dlo milti-jè, li gen mwens eleman entèn, sa ki fè manifakti pi fasil ak depans pi ba yo.
Apwopriye pou senaryo ti koule: Li fè byen nan mezire ti koule dlo mwayen, ak bon sansiblite nan pousantaj koule ki ba, fè li apwopriye pou senaryo ak itilizasyon dlo relativman ki estab.
Gwosè kontra enfòmèl ant: Estrikti a an jeneral se pi senp, okipe mwens espas, ki se pratik pou enstalasyon nan tiyo etwat oswa espas ki gen kondisyon enstalasyon limite.
Pri-efikas: Akòz pwosesis senp manifakti li yo ak mwens pati, depans sa yo pwodiksyon ak antretyen yo relativman ba, fè li yon chwa pri-efikas pou bezwen debaz dlo bezwen.
Estanda teknik
Menm jan ak mèt dlo milti-jè, mèt sèl-jè dlo tou konfòme li avèk estanda entènasyonal tankou ISO 4064, asire presizyon mezi yo ak estabilite pèfòmans. Nivo presizyon yo anjeneral klase nan diferan klas pou satisfè kondisyon diferan senaryo aplikasyon yo.
Senaryo Aplikasyon
Li se sitou aplikab a ti-echèl anviwònman konsomasyon dlo, tankou kay endividyèl, apatman ti, oswa ki ba-koule sistèm rezèv dlo. Sepandan, akòz karakteristik sa yo nan yon jè dlo sèl, estabilite mezi li yo anba fluctuations koule gwo se yon ti kras enferyè a sa yo ki an milti-jè mèt dlo, kidonk li se mwens itilize nan senaryo ak koule dlo gwo ak enstab.
